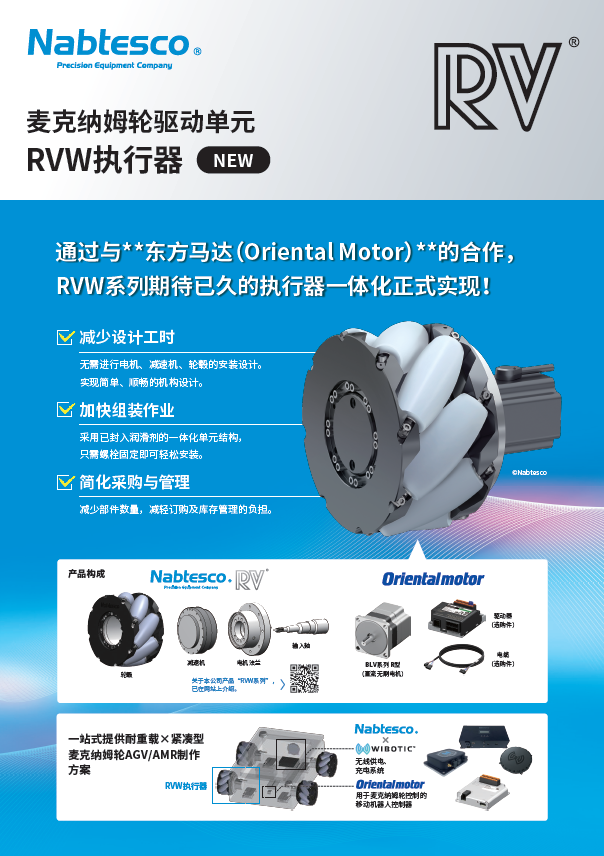

AGV驅動單元RVW

AGV驅動單元

將精密減速機RV内置於麥克納姆輪轂内的輪轂内置減速機構造。實現了緊凑性與大型AGV所需的高負載的并存。

產品特點

背隙在12弧分以内
空程在12弧分以内
可對應各公司的伺服電機
搭載了麥克納姆輪轂

特點
用途例

規格

型號

RVW-7PG
RVW-10PG
RVW-15PG
RVW-20PG

識別1	系列名	機種	系列記號	型號	马达系列	額定轉矩 (w)	額定轉矩 (kw)	型號	電機額定輸出（KW）	電機制動器額定電壓（V）	執行器制動器額定電壓（V）	減速比	減速比	馬達安裝口方向	額定轉矩（N・m）	最大轉矩（Nm）	啟動、停止容許轉矩（N・m）	暫態最大容許轉矩（N・m）	α尺寸（GH軸型） (mm)	α尺寸（GH軸型） (mm)	Din尺寸 (mm)	輸入軸額定力矩（N・m）	輸入軸容許力矩（N・m）	β尺寸 (mm)	額定輸出轉速（r.p.m.）	額定壽命（hr）	容許輸出轉速（r.p.m.）	容許輸入轉速（r.p.m.）	最高輸出轉速（r.p.m.）	齒隙 (arc.min.)	空程 (arc.min.)	扭轉剛度 (Nm/arc.min.)	力矩剛度 (Nm/arc.min.)	啟動效率 (%)	慣性力矩 (kg・m^2)	重量 (kg)	容許力矩① (N・m)	容許推力① (N)	容許力矩② (N・m)	容許推力② (N)	輸出轉速 (min-1)	輸出扭矩① (N・m)	輸出轉速② (min-1)	輸出扭矩② (N・m)	制動保持扭矩 (N・m)	許容負荷慣性力矩 (kgm2)	容量	品名	數量	包裝外形	容量	品名	數量	包裝外形	容許搭載重量（大致標準） (kg)	容許重心高度 (mm)	容許傾斜角度 (deg)	減速比（旋轉軸）	減速比（傾斜軸）	啓動停止容許力矩（旋轉軸） (Nm)	啓動停止容許力矩（傾斜軸） (Nm)	旋轉軸最高轉速（參考）（r.p.m.）	傾斜軸最高轉速（參考）（r.p.m.）	齒隙·空程（旋轉軸） (arc.min.)	齒隙·空程（傾斜軸） (arc.min.)	慣性力矩I(I=GD2/4)輸入軸換算值（旋轉軸） (kg-m²)	慣性力矩I(I=GD2/4)輸入軸換算值（傾斜軸） (kg-m²)	推薦電機容量（大致標準）※1 (w)	輪轂徑 (mm)	最高速度 ※1 (m/min)	載荷重量/輪 (kgf)	積載負重/4輪（大致標準）※1 (kgf)

																																																																				400	178	60	200
																																																																				750	254	60	500
																																																																				2,000	381	60	1,500
																																																																				3,000	508	60	2,500

※1 根據使用環境·條件會有所變動

下載

RVW
系列

產品手冊

產品手冊 (簡体字）

AGV驅動單元

將精密減速機RV内置於麥克納姆輪轂内的輪轂内置減速機構造。實現了緊凑性與大型AGV所需的高負載的并存。
